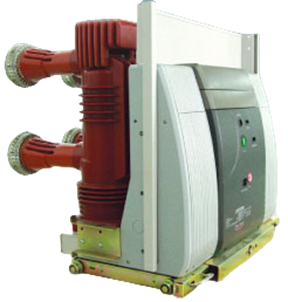

VSK-12系列戶內交流高壓真空斷路器
概述
在原VS1型產品基礎上，進一步實現真空斷路器的小型化、可靠性、免維護而全新設計的新一代改進型產品。獨特的外觀設計，擁有自主設計專利。
產品特點
u 在原VS1型產品的基礎上，實現小型化、高可靠、免維護的改進型產品。
u 絕緣性能高。一次導電回路采用固封極柱，能有效防止潮濕、污穢、凝露等不良環境對產品絕緣性能的損害。
u 開斷性能優越，小電流滿容量短路電流開斷次數可達50次。
u VSK-12操作機構采用長效潤滑脂，零、部件表面經特殊工藝處理，提高了機構的可靠性，機械壽命達到M2級要求。
u 具有獨立外觀設計專利，弧形面板外形美觀、獨特。
主要技術參數
序號 |
參 數 名 稱 |
單位 |
數 值 |
1 |
額定電壓 |
kV |
12 |
2 |
額定頻率 |
Hz |
50/60 |
3 |
額定絕 緣水平 |
1min工頻耐壓 |
kV |
42 |
額定雷電沖擊耐壓 |
75 |
4 |
額定電流 |
A |
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
5 |
額定短路開斷電流 額定熱穩定電流 （有效值） |
kA |
20 |
|
|
|
|
|
|
25 |
25 |
25 |
|
|
|
|
|
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
|
|
40 |
40 |
40 |
40 |
40 |
40 |
6 |
額定短路關合電流 （峰值） 額定動穩定電流 （峰值） |
kA |
50 |
|
|
|
|
|
|
63 |
63 |
63 |
|
|
|
|
|
80 |
80 |
80 |
80 |
80 |
|
|
100 |
100 |
100 |
100 |
100 |
100 |
7 |
額定短路電流開斷 次數 |
次 |
50，30（≥40kA） |
8 |
額定熱穩定時間 |
s |
4 |
9 |
額定操作順序 |
O-0.3s-CO-180s-CO |
10 |
機械壽命 |
次 |
30000/20000（≥40kA） |
11 |
額定單個電容器組開斷電流 |
A |
630 |
12 |
額定背對背電容器組開斷電流 |
A |
400 |
